钢铁: 是以Fe和C为主要组成元素，同时还含有Si、Mn、P、S等杂质元素的合金。包含生铁与钢。

生铁: 碳质量分数较高（wc>2.11%），杂质元素的含量也较高的铁碳合金，生铁硬度高、性脆，很少直接使用。

钢: 碳的质量分数较低（wc <2.11%），杂质元素的含量也较低的铁碳合金，钢一般具有较好的强韧性，是常用的金属材料。

钢材: 钢锭或钢坯经压力加工成各种形状规格的钢材。




　　炼钢法:原料--可以是铁矿石也可以是废铁，这取决于工艺过程--首先熔化成钢水。以矿砂为原料的炼钢须使用高炉，而以废铁为原料的工艺使用的是电弧熔炉。

　　然后，钢水被倒入连铸机中凝固。

　　这样就生产出了我们所知道的半成品。这些半成品可以是具有矩形横截面的扁钢锭，也可以是具有个正方形截面的块钢或者钢坯。它们都是一些坯料，用于制造最后的成品。

　　最后，这些半成品被变形或轧制成为最终成品。 其中的一些须经过热处理，就是所谓的“热轧”。 随后，一半以上的经过热轧的薄钢板在环境温度下再次轧制（即所谓的“冷轧”）。 然后，它可以被涂上一层抗腐蚀的防护材料。

　　

在高炉中，从铁矿石中提取铁。固态的矿石和焦炭由顶部加入高炉，而高炉底部送来的一股热气（1200℃）致使几乎是100%含炭量的焦炭开始燃烧。 这便产生了碳的氧化物，它通过除氧过程来减少了氧化铁，从而分离出铁。 由燃烧产生的热量将铁和脉石（矿石中矿物的集合）熔化成液体。 脉石，由于比较轻，会漂浮至铁水表面，就是所谓的“生铁”。炉渣是熔融脉石产生的残渣，可用于其他工业用途，比如用于铺设道路或生产水泥。
流程图
　　

焦炭是煤在炼焦炉中通过干馏（即将不需要的成分气化掉）得到的可燃物质。焦炭几乎是纯碳，其结构呈多孔状，且抗碾性能很强。焦炭在高炉中燃烧，提供了熔化铁矿石所需的热量和气体。　　

在吹氧转炉中，生铁转换成钢铁。熔化的生铁会被倒在一层铁屑上。 碳和残渣等不需要的物质都会通过注入纯净的氧气燃烧掉，从而生产出粗钢。 然后，残渣或者炉渣就会被撇去。 粗钢(之所以称为粗钢，是因为它还必须经过进一步的精炼)然后倒入桶内。　　

加入电弧熔炉炉中的可以是经过选择的但未经处理的废铁（比如旧的机器零件），或者可以是含铁量至少为92％的经过筛选的、碾碎的、达到标准的废铁。 废铁在电弧熔炉中被熔化。这就生产出了钢水，然后进行与生铁同样的精炼和分级。 废铁包括报废的钢制包装材料、建筑材料、机器和车辆零件、或者从炼钢过程或由钢铁加工装置产生的废生铁和钢铁。针对每种不同钢种，原材料的都必须经过仔细的选择。 这种选择取决于任何废铁中金属或矿石都可能含有的“杂质”的类型。电弧熔炉磁性“废钢桶”将原料送入熔炉中。 冶炼过程由强大的电弧驱动，这些电弧在电极和熔炉中的原料之间“跳动”。 残渣或炉渣会从熔炉中回收。 最终的产品是钢水，现在正被送入钢包炉和分级设备。 　　

精炼（脱碳）和化学添加剂的夹杂物 这两项操作需在一个真空密封的容器中进行。 钢铁借助惰性气体－氩气在精炼桶和容器之间旋转。 这一工艺过程使得钢铁的化学成分得到高精度的调整，以得到特种钢铁。　　

这里所示的是正在铸造的扁钢锭。 钢水被不断地倒入没有底部的铸模中。 当铸模被拉动时，钢铁就开始与铸模的水冷内壁接触，并开始凝固。 然后，铸造好的金属由一连串的辊筒引导被向下拉，同时持续得到冷却。 当它到达末端时，钢铁已完全凝固，并立刻被切成所需的长度。　　

将坯料转变为最终成品。 此时，扁钢锭被转轧制成薄板。 扁钢锭首先在炉中被再加热。 这使它具有更好的延展性，促进拔出和成形。 紧接着，坯料通过了台架的轧辊而被“瘦身”，或者使它逐渐地变薄。

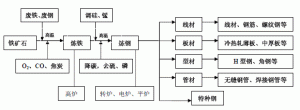

钢材生产流程图

一、炼铁：

炼铁实质：是将铁从矿石中还原的过程
炼铁方法：高炉炼铁
炼铁原料：铁矿石、焦炭、溶剂等

原料
铁矿石：是主要的炼铁原料，有磁铁矿“Fe3O4”、赤铁矿“Fe2O3”、褐铁矿“2Fe2O3．3H2O”、菱铁矿“FeCO3”。铁矿石中除铁的化合物外，还含有硅、锰、磷、硫等的化合物，这些统称为脉石
焦炭：燃烧热为炼铁提供热源；不完全燃烧产生的CO气体作为还原剂，将铁从矿石中还原出来
熔剂：石灰石（CaCO3）、荧石（CaF2）。其作用是与铁矿石中的脉石结合形成低熔点、密度小、流动性好的熔渣，使之与铁液分离，以便获得较纯净的生铁液　
高炉
主要产品是生铁，副产品有炉渣和炉气（冶炼过程和原理见图）
生铁
炼钢生铁：硅的质量分数较低（wSi<1.25%），断口呈银白色，主要用于炼钢
铸造生铁：硅的质量分数较高（wSi>1.25%~3.2%），断口呈灰黑色，用作铸造的原料

二、炼钢
炼钢实质：是通过氧化降低生铁中的碳与杂质元素的含量，使之达到标准规定的成分和性能；
炼钢原料：炼钢的原料有生铁、废钢、熔剂（石灰石等）、脱氧剂（硅铁、锰铁、铝等）、合金料等；
炼钢过程：主要包括氧化、造渣、脱氧等；
炼钢方法：目前炼钢方法主要有氧气顶吹转炉炼钢和电炉炼钢等；

氧气顶吹转炉炼钢：主要以生铁液为原料，加适量的废钢，其特点是生产率高、节省能源、成本低，适合于大型钢铁联合企业，主要生产各类普通用途的非合金钢（碳钢）

钢的浇注：钢液凝固成钢锭或钢坯的过程。根据钢脱氧程度不同，可分为镇静钢和沸腾钢。

    镇静钢：指脱氧充分的钢。镇静钢组织致密，性能较好，加工时需切除钢锭头部，使成材率下降

    沸腾钢：指脱氧不充分的钢。沸腾钢钢锭内多气孔，组织疏松，性能比镇静钢差。但成材率高，轧制的板材表面质量好

    半镇静钢：脱氧程度介于镇静钢与沸腾钢之间的钢

三、钢材生产

钢材种类：有钢板、型钢、钢管、钢丝等；

生产方法：主要有轧制（分冷轧与热轧）、拉拔、挤压、锻造等方法。

钢板：钢锭或钢坯轧制成钢板。钢板可镀锌、镀锡、镀铅、塑料复合等表面处理
中厚板：5mm；中板厚度为3~5mm，一般采用热轧
薄板：的厚度小于3mm，坯料为热轧中厚板，采用冷轧
钢带：成卷供应，采用冷轧
型钢：采用型材轧机轧制而成。有圆钢、方钢、扁钢、六角钢、八角钢、工字钢、槽钢、角钢、T字钢等。普通型钢主要用于建筑、 桥梁、车辆等，优质型钢主要用于机械零件、工具等
钢丝：采用直径为6~9mm的热轧线材（盘条）拉拔而成。退火的低碳钢丝可用于捆扎物体、也可编织成各种用品；高碳钢丝可制成各种弹簧，或用多根钢丝捻成合股的钢丝绳和钢索，用于吊索、电线、电缆、固定物体等。
钢管：分无缝管与焊管。
无缝管：管采用斜轧穿孔机将实心钢坯穿孔后，再经冷拔或热轧而制成。无缝钢管主要用于石油、化工等行业
有缝管：用钢板或钢带卷压成形，然后焊接而成。缝钢管应用广泛，主要用于自来水管、煤气管等

<< 返回
